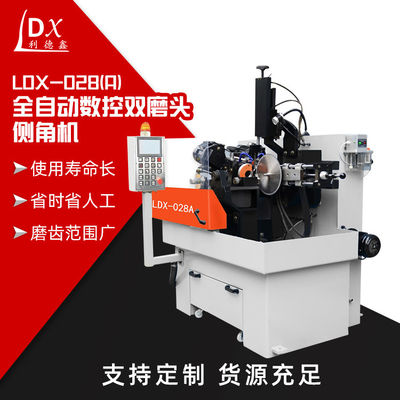

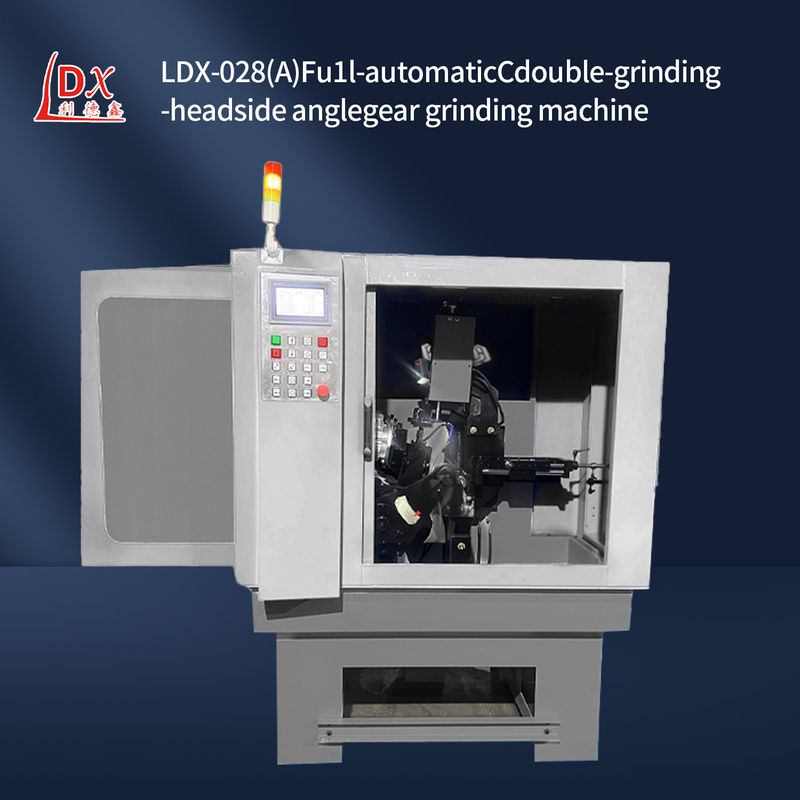

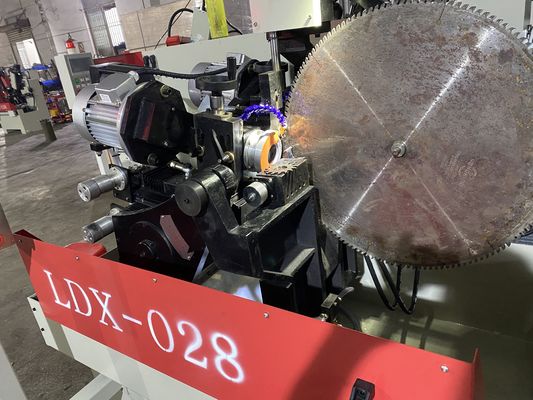

LDX-028A Máquina de rectificación lateral a granel de hoja de sierra circular CNC completa
Datos del producto:
| Lugar de origen: | Foshan, Guangdong, China |
| Nombre de la marca: | Lidexin |
| Certificación: | CU,ISO |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Western Union |
| Detalles de empaquetado: | Dimensiones del diámetro exterior: 1,75*1,4*2,0 mm |
| Tiempo de entrega: | Entre 10 y 15 días hábiles |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 100 piezas al mes |
|
Información detallada |
|||
| Feeding stroke: | 1-28mm (stepless variable speed) | Coolant pump flux: | 501/min |
|---|---|---|---|
| Total power:: | 4.3KW | Grinding wheel dimensions: | 80*100*32mm |
| Front inclination angle, inclination angle: | 5°-15° | Outer diameter dimensions: | 1.75*1.4*2.0mm |
| Resaltar: | Máquina de rectificación lateral CNC completa,Máquina de pulir de la hoja de sierra circular |
||
Descripción de producto
LDX-028A Máquina de rectificación lateral a granel de hoja de sierra circular CNC completa
La tecnología de la máquina de rectificación de hojas de sierra circular CNC es una tecnología avanzada de procesamiento de hojas de sierra, que incluye principalmente los siguientes aspectos:
1Base y fuselaje: Proporcionar un soporte estable y una base de instalación para garantizar que el equipo no produzca grandes vibraciones y desplazamientos durante el funcionamiento, lo que afecta a la precisión de molienda..Generalmente hecha de hierro fundido o acero de alta resistencia, mecanizado de precisión y tratamiento de envejecimiento para eliminar la tensión interna y garantizar la estabilidad y rigidez del fuselaje.
2Sistema de guía: incluye guías en los ejes X, Y y Z para el movimiento preciso de los componentes de las ruedas de molienda y las hojas de sierra.La precisión del carril de guía afecta directamente la precisión de la posición y la precisión dimensional del equipo de molienda, por lo general con un carril de guía lineal de alta precisión o un carril de guía de tornillo de bola, con buena guía y resistencia al desgaste.
3El conjunto de las ruedas de molienda: está compuesto por una rueda de molienda, un eje de la rueda de arena y un motor de transmisión.Los parámetros de tamaño y dureza de las partículas deben seleccionarse de acuerdo con los requisitos de material y molienda de la hoja de sierra.El motor de accionamiento proporciona potencia de rotación para la rueda de molienda, lo que requiere una potencia y una estabilidad de velocidad suficientes para garantizar la eficiencia y la calidad de la molienda.
4Dispositivo para sujetar la hoja de sierra: se utiliza para sujetar la hoja de sierra circular y garantizar que la hoja de sierra no se mueva ni se sacuda durante la molienda.El dispositivo de sujeción requiere una buena fuerza de sujeción y precisión de centro, generalmente utilizando métodos de sujeción neumáticos o hidráulicos, y puede ajustarse de acuerdo con el tamaño de la hoja de sierra y el diámetro del orificio central.
5Dispositivo para sujetar la hoja de sierra: se utiliza para sujetar la hoja de sierra circular y garantizar que la hoja de sierra no se mueva ni se sacuda durante la molienda.El dispositivo de sujeción requiere una buena fuerza de sujeción y precisión de centro, generalmente utilizando métodos de sujeción neumáticos o hidráulicos, y puede ajustarse de acuerdo con el tamaño de la hoja de sierra y el diámetro del orificio central.
6Dispositivo para sujetar la hoja de sierra: se utiliza para sujetar la hoja de sierra circular y garantizar que la hoja de sierra no se mueva ni se sacuda durante la molienda.El dispositivo de sujeción requiere una buena fuerza de sujeción y precisión de centro, generalmente utilizando métodos de sujeción neumáticos o hidráulicos, y se puede ajustar de acuerdo con el tamaño de la hoja de sierra y el diámetro del orificio central.
7Mecanismo de ajuste del ángulo: para satisfacer los requisitos de la forma del diente y el ángulo de corte de las diferentes hojas de sierra, la máquina de rectificación de engranajes debe estar equipada con un mecanismo de ajuste del ángulo.que puede ajustar con precisión el ángulo relativo entre la rueda de molienda y la hoja de sierraEl mecanismo de ajuste del ángulo es generalmente accionado por un engranaje de gusano, un rack y un piñón o un servomotor CNC, que tiene una alta precisión del ángulo y un rango de ajuste.
| Parámetros técnicos: |
| Rango de diámetro de la telaraña para el mecanizado: ¢100- ¢800 mm |
| Diámetro del orificio de la telaraña: 12-220 mm |
| espesor de la telaraña (placa de acero):1-7 mm |
| La distancia entre los dientes: 5-80 mm |
| Ángulo de inclinación delantero: 5°-15° |
| Ángulo radial: 3° a 15° |
| Velocidad de funcionamiento: 18 dientes/minuto |
| La velocidad de alimentación: 1-28 mm (velocidad variable sin pasos) |
| Las dimensiones de las ruedas de molienda: 80*100*32 mm |
| Velocidad de molienda: 26 m/s |
| Flujo de la bomba de refrigerante: 501/min |
| Volumen de la botella del refrigerante: 90L |
| Potencia total: 4,3 kW |
| Válvulas de tensión: 380 V de tres fases |
| Peso: 1.100KG |
| Dimensiones del diámetro exterior: 1,75*1,4*2,0 mm |
| Características técnicas: |
| Una interfaz de operación de todo el chino intuitiva y simple se combina con una pantalla táctil de gran tamaño, por lo que el equipo es más fácil de operar,y todos los procedimientos preestablecidos o los procedimientos autocompilados son más convenientes para llamarEl dispositivo de ajuste de servo herramientas cuenta con un posicionamiento preciso, por lo que la precisión de molienda del producto se asegura en gran medida.la vida útil del equipo se prolonga mucho, y el equipo es simple y fácil de operar y mantener; una persona puede operar muchas piezas de equipo al mismo tiempo, por lo que la eficiencia de producción se mejora enormemente,y el costo se reduce. |
