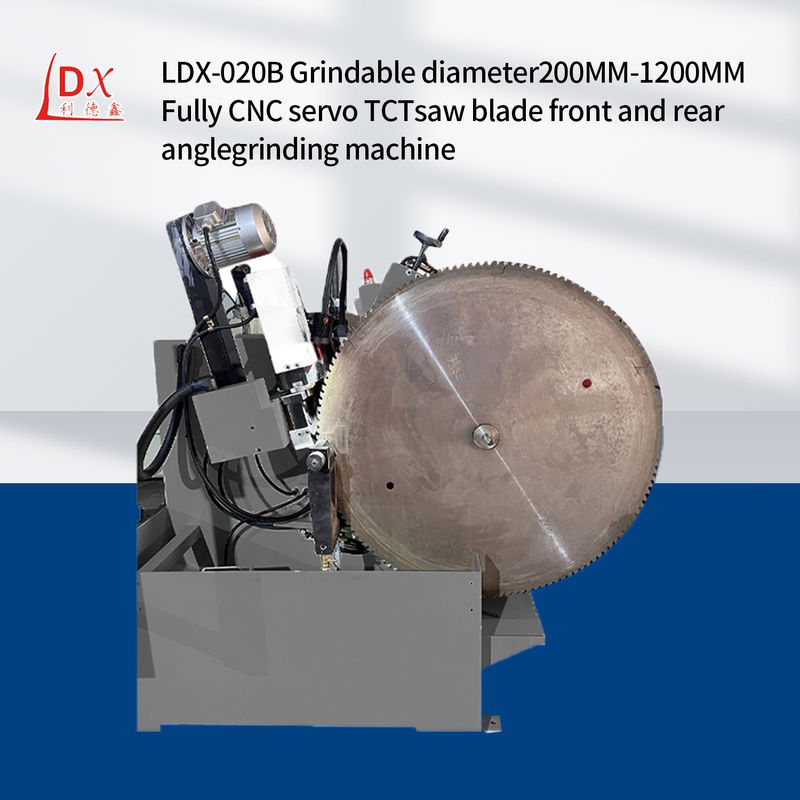

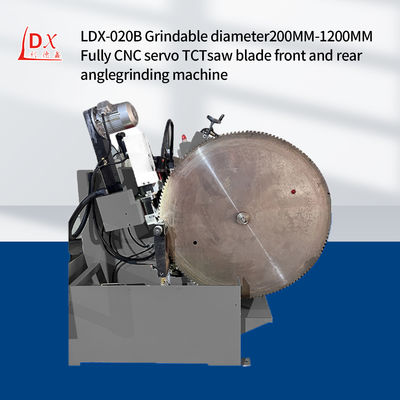

LDX-020B Máquina de molienda de hoja de sierra circular CNC Automático de giro de ángulo de molienda de escalera de dientes
Datos del producto:
| Lugar de origen: | Foshan, Guangdong, China |
| Nombre de la marca: | Lidexin |
| Certificación: | CU,ISO |
| Número de modelo: | El número de unidades de producción será el número de unidades de producción. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Western Union |
| Detalles de empaquetado: | Apariencia ((Largo*Ancho*Alta):1500X1200X1800 mm |
| Tiempo de entrega: | 10-15 días laborables |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 100 piezas al mes |
|
Información detallada |
|||
| Ángulo de la cara del diente: | 5°~+30° | Rango de diámetro externo del procesamiento: | ¢200-¢1200 mm |
|---|---|---|---|
| Grillado de las capas negativas: | -27° | espesor de la telaraña (placa de acero): | 1 a 12 mm |
| Volumen de la botella del líquido de refrigeración: | 85L | Apariencia ((Largo*Ancho*Alta): | Las dimensiones de las barras de la lámina son las siguientes: |
| Resaltar: | Máquina de molienda de dientes de escalera,Máquina de rectificación automática de ángulos de oscilación,Máquina de rectificación de cuchillas de sierra circular CNC |
||
Descripción de producto
LDX-020B Máquina de molienda de hoja de sierra circular CNC Automático de giro de ángulo de molienda de escalera de dientes
Proceso de operación:
1Antes de encender la máquina, compruebe cada parte del tornillo, ajuste si el tornillo está apretado y apretamiento moderado, si la muela tiene cicatrices, muescas, fenómeno de aflojamiento,y mejorar la lubricación de cada parte.
2Dependiendo de la inclinación de los dientes, la altura de los dientes y el ángulo de convección de la hoja de la sierra, ajusta la distancia de empuje de los dientes y el desplazamiento de los engranajes.para que el dedo de empuje cruz barra garra superior en la garganta de los dientes 1/2 altura, y ajustar la inclinación y la altura de elevación del marco de la rueda de molienda.
3"La rotación de la rueda de molienda, la elevación, la caída deben estar equilibradas, no hay golpes, fenómeno del eje de la cuerda, si se excluye la vibración, los dientes del pedal irregulares antes del trabajo,la máquina no podrá rectificar otras partes que no sean las partes vivas de la hoja de sierra.
4"La muela que cumpla los requisitos (certificado, tamaño de partícula, normas de velocidad de línea) debe seleccionarse y utilizarse.El operador no debe estar parado ni antes ni después de la dirección de rotación de la rueda., debe estar de lado.
5"Después de terminar el trabajo, el polvo en el equipo debe ser eliminado, especialmente el deslizamiento CAM del bastidor de la rueda de molienda, para reducir el desgaste del equipo.
| Parámetros técnicos principales: |
| Rango de diámetro externo del procesamiento: ¢200- ¢1200mm |
| El perforación interior de la hoja de la sierra:¢10-220 mm |
| espesor de la telaraña (placa de acero):1-12 mm |
| Rango de inclinación: 7 a 100 mm |
| Ángulo de la cara del diente: 5°~+30° |
| Ángulo dorsal superior del diente:6-45° |
| Inclinación del diente a la izquierda/derecha: 45° de la parte superior del diente/de la cara del diente |
| Las piezas de corte de las piezas de corte de las piezas de corte de las piezas de corte de las piezas de corte de las piezas de corte de las piezas de corte de las piezas de corte de las piezas de corte de las piezas de corte de las piezas de corte de las piezas de corte de las piezas de corte |
| Velocidad de molienda:0.5 a 6 mm/s |
| Velocidad de trabajo: máximo 20 dientes/minuto |
| Las dimensiones de las ruedas de molienda (diámetro exterior * orificio): (¢125mm*¢32mm*1mm) |
| Grillado de las capas negativas: -27° |
| Ángulo de rotación de la cabeza de molienda: 90° y 180° Velocidad de molienda: 26 m/s |
| Flujo de la bomba de refrigerante: 501/min |
| Volumen de la botella del refrigerante: 85 L |
| Potencia total: 2,2 kW |
| Váltidad: 380 V de tres fases |
| Peso total del equipo: 800 kg |
| Apariencia ((Largo*Ancho*Alta):1500X1200X1800 mm |
| Características técnicas: |
| Esta máquina está diseñada en referencia a las características de los tipos nacionales y extranjeros similares,que absorbe y analiza las ventajas del mismo tipo y mejora las funciones hasta cierto punto al mismo tiempo. |
| 1. Preestablecer muchos grupos de tipos de dientes y una sola tecla de operación multifuncional. |
| 2Los dientes planos trapezoides se pueden terminar a la vez, cuentan con rectificación CNC y tipos de dientes arbitrarios, y pueden mejorar la eficiencia en 3 veces;debido a la adopción de una operación de extracción de dientes mejorada, se mejora la precisión y se prolonga la vida útil. |
