LDX-020B Máquina de molienda de punta y ángulo trasero de CNC completa

LDX-020B Máquina de molienda de punta y ángulo trasero de CNC completa

Datos del producto:

Lugar de origen: Foshan, Guangdong, China
Nombre de la marca: Lidexin
Certificación: CU,ISO
Número de modelo: El número de unidades de producción será el número de unidades de producción.

Pago y Envío Términos:

Cantidad de orden mínima: 1 unidad
Precio: Western Union
Detalles de empaquetado: Tamaño mecánico (longitud X anchura X altura): 1500X1300X1800mm
Tiempo de entrega: 10-15 días laborables
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: 100 piezas al mes
Mejor precio Contacto

Información detallada

Peso mecánico: 700Kg Grillado de las capas negativas: -27°
Velocidad de la línea de la rueda de molienda: 26m/s Flujo de la bomba de refrigerante: 501/min
espesor de la hoja de la sierra (placa de acero): 1 a 10 mm Ángulo de la superficie del diente: 5 grados ~ +30 grados
Rango de diámetro de la hoja de la sierra de procesamiento: ¢ 100-800 mm
Resaltar:

Máquina de rectificación de ángulo delantero y trasero

,

Máquina de rectificación de ángulo de hoja de sierra circular

Descripción de producto

LDX-020B Máquina de molienda de punta y ángulo trasero de CNC completa



Selección de las ruedas de molienda de las herramientas de carburo para la carpintería

1"La selección razonable de la muela es uno de los factores clave para garantizar la calidad de la molienda de herramientas.Los indicadores de rendimiento de la muela de diamantes incluyen el tamaño de las partículas abrasivas, tipo de enlace, dureza de la rueda de molienda, organización de la rueda de molienda, forma de la rueda de molienda, tamaño de la rueda de molienda, concentración de diamante, espesor de la capa de material de diamante y anchura de la capa de material.

2"Debido a la alta dureza del carburo cementado, la molienda requiere una gran presión de molienda y, debido a su baja conductividad térmica, no permite un calor excesivo,por lo que la molienda debe tener buenas condiciones de enfriamiento, por lo general, es necesario utilizar líquido de refrigeración para reducir la generación de grietas de molienda.

3"Cuando se utilice una muela de diamantes para moler la serradura de carburo, la cantidad total de molienda debe controlarse por debajo de 0,1 mm,y el consumo de diamantes de la muela es demasiado grande y el costo es demasiado alto. Molino YG6, YG8 dientes de carburo, suministro de refrigerante en el rango de 3 ~ 4L / min puede utilizar aglutinante de bronce, tamaño de partícula 100 ~ 120 #, 100% de concentración de las ruedas de molienda.

4"Antes de utilizar la muela, compruebe si la muela tiene huecos, coaxialidad, vibraciones, etc., y si la superficie está limpia.Cuando se utiliza una muela de diamante para moler la hoja de la sierra de carburo, no entre en contacto con el cuerpo de la hoja de la sierra de material de acero herramienta, de lo contrario la rueda de molienda se bloqueará.El cuerpo de la hoja del material de acero de la herramienta se molera con la muela de corindón o carburo de silicio como abrasivo..





Parámetros técnicos:
Rango de diámetro de la hoja de la sierra de procesamiento: ¢100-800 mm
Apertura de la hoja de la sierra: ¢10-220 mm
espesor de la hoja de sierra (placa de acero): 1-7 mm
Punto de inclinación: 7-100 mm
Ángulo de la superficie del diente: 5 grados ~ +30 grados
Ángulo de inclinación hacia atrás: 6-45 grados
Inclinación izquierda y derecha del diente: parte superior del diente / superficie del diente 45 grados
Rango de golpes de afilado: hasta 25 mm de dientes (ajustables) / minuto
Velocidad de afilado: 0,5-6 mm/s
Velocidad de trabajo: máximo 20 dientes/minuto
Para las máquinas de moler, el tamaño de la rueda de moler (diámetro exterior x agujero): (¢125mmx¢32mmX1mm)
Grillado de las capas negativas: -27 grados
La cabeza de molienda puede girar ángulo: 90 grados y 180 grados
Velocidad de la línea de la rueda de molienda: 26 m / s
Flujo de la bomba de refrigerante: 501/min
Volumen del tanque de refrigeración: 85L
Potencia total: 1,85 kW
Válvula de tensión: 380 V trifásico
Peso mecánico: 710 kg
Tamaño mecánico (longitud X anchura X altura): 1500X1300X1800mm
Características técnicas:
Esta máquina está diseñada en referencia a las características de los tipos nacionales y extranjeros similares,que absorbe y analiza las ventajas del mismo tipo y mejora las funciones hasta cierto punto al mismo tiempo.
1. Preestablecer muchos grupos de tipos de dientes y una sola tecla de operación multifuncional.
2Los dientes planos trapezoides se pueden terminar a la vez, cuentan con rectificación CNC y tipos de dientes arbitrarios, y pueden mejorar la eficiencia en 3 veces;debido a la adopción de una operación de extracción de dientes mejorada, se mejora la precisión y se prolonga la vida útil.

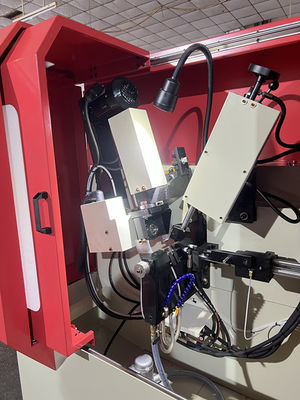

LDX-020B Máquina de molienda de punta y ángulo trasero de CNC completa 0

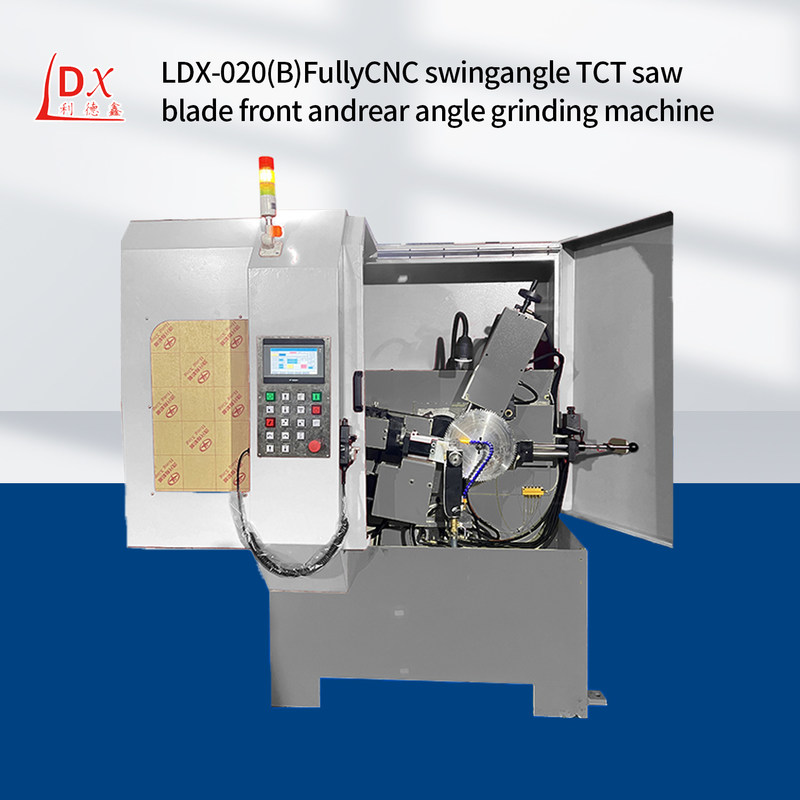

LDX-020B Máquina de molienda de punta y ángulo trasero de CNC completa 1
