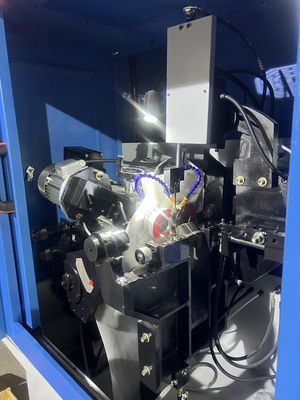

LDX-028A Máquina de afilado de ángulo lateral de hoja de sierra circular con doble cabeza de molienda CNC completa
Datos del producto:
| Lugar de origen: | Foshan, Guangdong, China |
| Nombre de la marca: | Lidexin |
| Certificación: | CU,ISO |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Western Union |
| Detalles de empaquetado: | Dimensiones del diámetro exterior: 1,75*1,4*2,0 mm |
| Tiempo de entrega: | 10-15 días laborables |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 100 piezas al mes |
|
Información detallada |
|||
| Rango de diámetro para el mecanizado de telas de sierra: | ¢100-¢800 mm | Diámetro del orificio de la telaraña: | 12 a 220 mm |
|---|---|---|---|
| espesor de la telaraña (placa de acero): | 1-7m m | Ángulo radial: | 3° a 15° |
| Velocidad de funcionamiento: | 18 dientes/minuto | Dimensiones de las ruedas de molienda: | 80*100*32 mm |
| Resaltar: | Máquina de afilar el ángulo lateral de la hoja de sierra,Máquina de afilar el ángulo lateral de la doble molienda |
||
Descripción de producto
LDX-028A Full CNC doble cabeza de molienda circular de la hoja de la sierra del ángulo lateral de afilado de la máquina de la fábrica de ventas directas
El principio de trabajo de la máquina de molienda de hojas de sierra CNC:

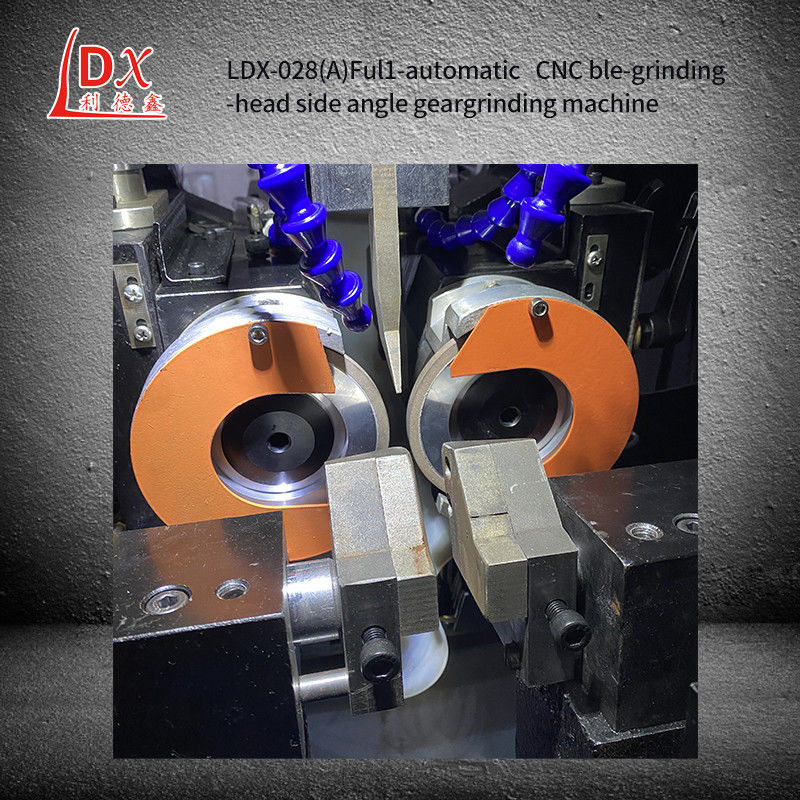

1"Los lados estrechos de las dos ruedas de molienda de disco giratorio son equivalentes a las dos caras dentales del bastidor.y la mesa se mueve hacia adelante y hacia atrás a lo largo del eje de la pieza de trabajo para moler todo el ancho del diente
2"Después de rechinar los dientes, el marco de la cabeza de división separará los dientes a través de la placa de transición.
3La máquina también se puede utilizar para moler dientes en espiral con dispositivos adicionales.Este tipo de máquina-herramienta está generalmente dispuesta horizontalmente. Cuando el diámetro es mayor de 1 metro, se adopta la disposición vertical. La precisión puede alcanzar 4 niveles. Adecuado para rectificar el engranaje de alta precisión.
Control del proceso de molienda:
1"Durante el proceso de molienda, el ángulo entre la hoja de sierra y la piedra de molienda se mantiene siempre para garantizar la uniformidad y la simetría del moliendo.
2"Ajustar la profundidad de molienda de acuerdo con el material de la hoja de la sierra y la dureza del material procesado.Asegúrese de que la profundidad de molienda de cada diente sea constante para evitar la molienda excesiva o insuficiente.
3"En el proceso de rectificación, es necesario rectificar cada diente de manera uniforme para evitar el rectificado excesivo o insuficiente de algunos dientes.La uniformidad de molienda se puede garantizar controlando la velocidad de molienda y el tiempo de molienda.
| Parámetros técnicos: |
| Rango de diámetro de la telaraña para el mecanizado: ¢100- ¢800 mm |
| Diámetro del orificio de la telaraña: 12-220 mm |
| espesor de la telaraña (placa de acero):1-7 mm |
| La distancia entre los dientes: 5-80 mm |
| Ángulo de inclinación delantero: 5°-15° |
| Ángulo radial: 3° a 15° |
| Velocidad de funcionamiento: 18 dientes/minuto |
| La velocidad de alimentación: 1-28 mm (velocidad variable sin pasos) |
| Las dimensiones de las ruedas de molienda: 80*100*32 mm |
| Velocidad de molienda: 26 m/s |
| Flujo de la bomba de refrigerante: 501/min |
| Volumen de la botella del refrigerante: 90L |
| Potencia total: 4,3 kW |
| Válvulas de tensión: 380 V de tres fases |
| Peso: 1.100KG |
| Dimensiones del diámetro exterior: 1,75*1,4*2,0 mm |
| Características técnicas: |
| Una interfaz de operación de todo el chino intuitiva y simple se combina con una pantalla táctil de gran tamaño, por lo que el equipo es más fácil de operar,y todos los procedimientos preestablecidos o los procedimientos autocompilados son más convenientes para llamarEl dispositivo de ajuste de la herramienta de servo presenta un posicionamiento preciso, por lo que la precisión de molienda del producto se asegura en gran medida.la vida útil del equipo se prolonga mucho, y el equipo es simple y fácil de operar y mantener; una persona puede operar muchas piezas de equipo al mismo tiempo, por lo que la eficiencia de producción se mejora enormemente,y el costo se reduce. |
