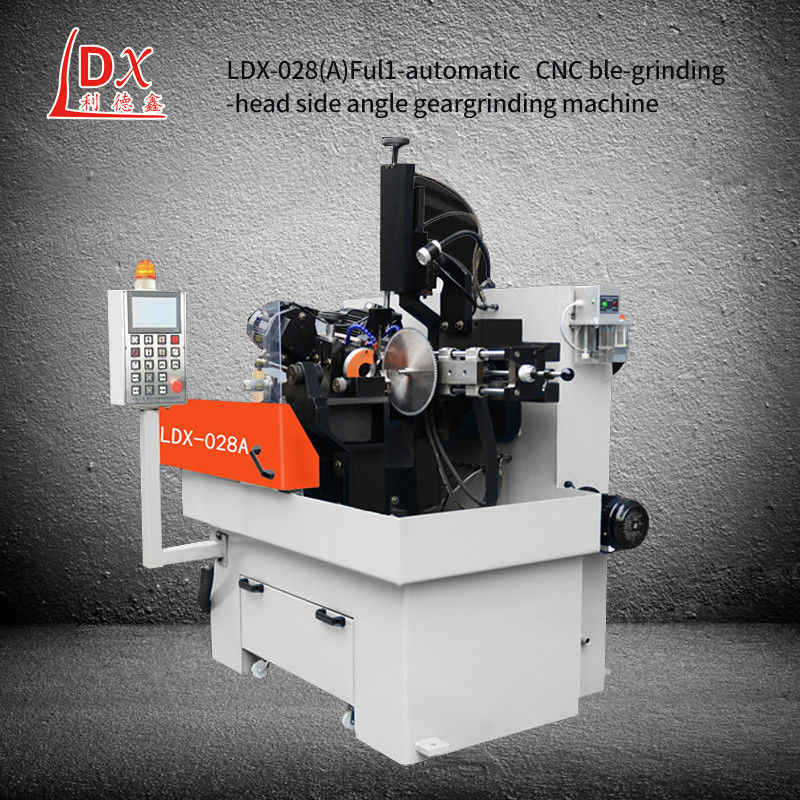

LDX-028A Máquina de rectificación de engranajes laterales de doble cabeza de molienda de hoja de sierra totalmente CNC de tres ejes
Datos del producto:
| Lugar de origen: | Foshan, Guangdong, China |
| Nombre de la marca: | Lidexin |
| Certificación: | CU,ISO |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Western Union |
| Detalles de empaquetado: | Dimensiones del diámetro exterior: 1,75*1,4*2,0 mm |
| Tiempo de entrega: | 10-15 días laborables |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 100 piezas al mes |
|
Información detallada |
|||
| espesor de la telaraña (placa de acero): | 1 a 12 mm | Echada del diente: | 7 a 110 mm |
|---|---|---|---|
| Ángulo de inclinación delantero, ángulo de inclinación: | 5° a 15° | Diámetro del orificio de la telaraña: | 12 a 220 mm |
| Dimensiones de las ruedas de molienda: | 80*100*32 mm | Golpe de alimentación: | 1 a 28 mm (velocidad variable sin pasos) |
| Resaltar: | Máquina de rectificación de cuchillas de sierra de tres ejes,Máquina de rectificación de cuchillas de sierra totalmente CNC |
||
Descripción de producto

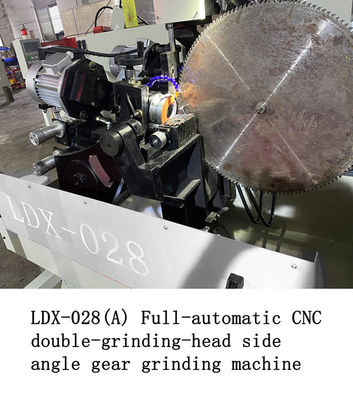

LDX-028A Máquina de rectificación de engranajes laterales de doble cabeza de molienda de hoja de sierra totalmente CNC de tres ejes
Características de las máquinas de rectificación de engranajes angulares con doble cabeza de rectificación lateral:
1, TCT vio la hoja lateral delantera Ángulo y la detección del ángulo lateral posterior. Debido a la influencia de muchos factores del proceso o matriz anterior, muchas personas eligen la tabla al detectar el ángulo frontal lateral,y el ángulo delantero lateral de detección está sujeto al cambio del ángulo de ranura del repulsor de aleación, o el cambio del valor de longitud de la aleación.
2Cuando se añade la deformación de la matriz, o todavía no está en el jardín central, y el ángulo frontal lateral se mide por la tabla de contacto de la superficie de punto, es sólo un valor de referencia aproximado,no es un valor absoluto.
3"El ángulo del lateral trasero se ve afectado por el diámetro de los lados A y B de la muela.y la detección rigurosa todavía necesita proyectar la cámara de video más precisa.
El método para garantizar la simetría de la forma del diente de la hoja de sierra en el proceso de molienda de la máquina de molienda de hoja de sierra de aleación para la madera se puede resumir en los siguientes pasos clave:
1"Asegúrese de que la máquina de rectificación utilizada sea adecuada para las necesidades de rectificación de hojas de sierra de aleación, con un rendimiento de rectificación estable y una función de ajuste precisa.
2Antes de comenzar a moler, compruebe cuidadosamente la hoja de la sierra para asegurarse de que no está dañada, deformada o desgastada de manera desigual.
3Coloque la molienda en el centro, sostenga el mango con el material plano y coloque el lado de la hoja de la sierra sobre la piedra de molienda.Asegúrese de que la hoja de sierra es perpendicular a la piedra de afilar y ajustar cuidadosamente el ángulo lateral para que permanezca estable.
4Coloque la parte superior de la hoja de sierra sobre la piedra de molienda, manteniendo el ángulo vertical de la hoja de sierra y la superficie de la piedra de molienda.Al ajustar el mango o el mecanismo correspondiente de la máquina de rectificación de engranajes, asegurarse de que el ángulo de cada punta de diente es constante.
| Parámetros técnicos: |
| Rango de diámetro de la telaraña para el mecanizado: ¢100- ¢800 mm |
| Diámetro del orificio de la telaraña: 12-220 mm |
| espesor de la telaraña (placa de acero):1-7 mm |
| La distancia entre los dientes: 5-80 mm |
| Ángulo de inclinación delantero: 5°-15° |
| Ángulo radial: 3° a 15° |
| Velocidad de funcionamiento: 18 dientes/minuto |
| La velocidad de alimentación: 1-28 mm (velocidad variable sin pasos) |
| Las dimensiones de las ruedas de molienda: 80*100*32 mm |
| Velocidad de molienda: 26 m/s |
| Flujo de la bomba de refrigerante: 501/min |
| Volumen de la botella del refrigerante: 90L |
| Potencia total: 4,3 kW |
| Válvulas de tensión: 380 V de tres fases |
| Peso: 1.100KG |
| Dimensiones del diámetro exterior: 1,75*1,4*2,0 mm |
| Características técnicas: |
| Una interfaz de operación de todo el chino intuitiva y simple se combina con una pantalla táctil de gran tamaño, por lo que el equipo es más fácil de operar,y todos los procedimientos preestablecidos o los procedimientos autocompilados son más convenientes para llamarEl dispositivo de ajuste de la herramienta de servo presenta un posicionamiento preciso, por lo que la precisión de molienda del producto se asegura en gran medida.la vida útil del equipo se prolonga mucho, y el equipo es simple y fácil de operar y mantener; una persona puede operar muchas piezas de equipo al mismo tiempo, por lo que la eficiencia de producción se mejora enormemente,y el costo se reduce. |
