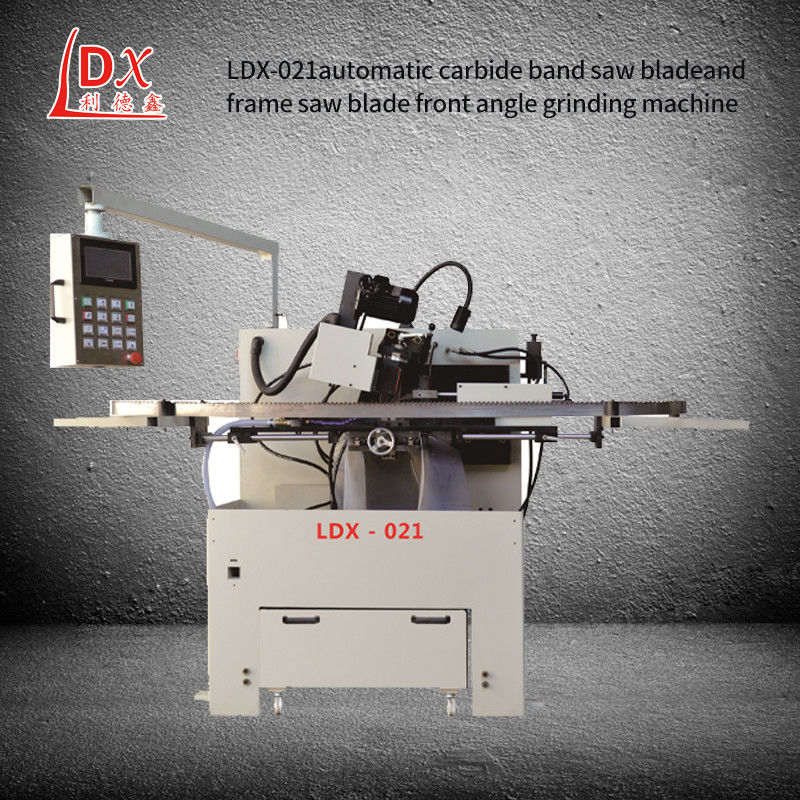

LDX-021 Máquina de rectificación de engranajes de corte de banda de carburo
Datos del producto:
| Lugar de origen: | Foshan, Guangdong, China |
| Nombre de la marca: | Lidexin |
| Certificación: | CU,ISO |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Western Union |
| Detalles de empaquetado: | Las dimensiones mecánicas (L X W X H mm): 800X800X1380 |
| Tiempo de entrega: | 10-15 días laborables |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 100 piezas al mes |
|
Información detallada |
|||
| espesor de la hoja de la sierra de procesamiento: | 0.6-3 mm | velocidad de trabajo: | No más de 18 dientes/minuto |
|---|---|---|---|
| Velocidad de la línea de la rueda de molienda: | 26m/s | Volumen de la botella del líquido de refrigeración: | 80L |
| Tamaño de la rueda de molienda (diámetro exterior x agujero): | ¢125mmX32mm | Potencia total: | 1.8KW |
Descripción de producto
LDX-021 Máquina de rectificación de engranajes de banda de carburo
Cómo ajustar la máquina de molienda de hojas de sierra:
1La máquina de rectificación de engranajes de hoja es el uso de una rueda de rectificación como herramienta de rectificación para procesar engranajes cilíndricos o algunos engranajes, engranajes cónicos,máquinas de procesamiento de engranajes cónicos y otras máquinas de procesamiento de engranajes de superficie de dientes.
2"El soporte de la rueda de molienda puede utilizarse para la alimentación vertical.y la superficie del diente es molida por movimiento recíproco longitudinal a través de la mesa, y el diente se divide después de cada molienda.
3"Si el soporte de la rueda de molienda de la máquina herramienta permite que la rueda de molienda entre en la pieza de trabajo del engranaje interno, el engranaje interno puede ser molienda.Forma de la rueda de molienda máquina de molienda de engranajes de molienda tiene una estructura simple, alta eficiencia, precisión de hasta 5, adecuado para la producción en lotes, especialmente adecuado para engranajes con pocos dientes.
¿Cuáles son los métodos de molienda de la hoja de sierra de aleación de banda:
1Coloque la máquina de afilar la hoja de sierra sobre una mesa de trabajo estable y plana y fije la base.
2Asegúrese de que la conexión de energía de la máquina está segura y el interruptor de energía está apagado.
3Preparar las herramientas necesarias para el afilado, incluidas las ruedas de molienda, las máquinas de afilar, los guantes, las gafas, etc.
4"Cerrar la hoja de sierra que se afilará en el dispositivo de afilado y ajustar la fuerza de sujeción para que la hoja de sierra no se dañe cuando el dispositivo la agarre.
5"Determinar la dirección de afilado de la máquina de molienda de hoja de sierra y girar la parte delantera de la muela hacia el borde de afilado.
6Enciende el interruptor de alimentación, arranca la máquina de molienda de la hoja de sierra, y la muela comienza a girar.
7"Insertar el dispositivo de afilado en la interfaz de afilado de la máquina de afilar.y ajustar el ángulo y la altura del dispositivo de afilado para lograr el mejor ángulo y profundidad de la hoja de afilado.
8Comience la operación de molienda, empuje el dispositivo de molienda hacia adelante, cuando termine la molienda de la hoja de sierra, detenga la operación de molienda, apague el interruptor de alimentación.
| Parámetro técnico: |
| espesor de la hoja de la sierra de procesamiento: 0,6-3 mm |
| Ancho de la hoja de la sierra: 27-100 mm |
| Velocidad de trabajo: máximo 18 dientes/minuto |
| Tamaño de la rueda de molienda (diámetro exterior X agujero): ¢125mmX32mm |
| Velocidad de la línea de la rueda de molienda: 26 m/s |
| Flujo de la bomba de refrigerante: 501 |
| Volumen de la botella del refrigerante: 80L |
| Potencia total: 2 kW |
| Válvula de tensión: 380V trifásico |
| Peso mecánico: 600 kg |
| Dimensiones mecánicas (L X W X H mm): 800X800X1380 |
| Objeto de molienda: |
| Se puede usar hoja de sierra de banda de aleación, hoja de sierra de banda bimetal, hoja de sierra de marco, ancho 27mm-150mm. Puede moler todo tipo de forma de diente, como 3-4 dientes, 4/6 dientes, dientes variables e iguales, etc.La máquina es sencilla y conveniente de operar, adecuado para grandes, medianas y pequeñas fábricas de maquinaria, procesamiento de madera, planta de procesamiento de aserradura de acero, hoja de sierra de banda de aleación, hoja de sierra de banda de bimetal,Cuadro de la sierra cuchilla forma de diente de molienda equipo indispensable. |
