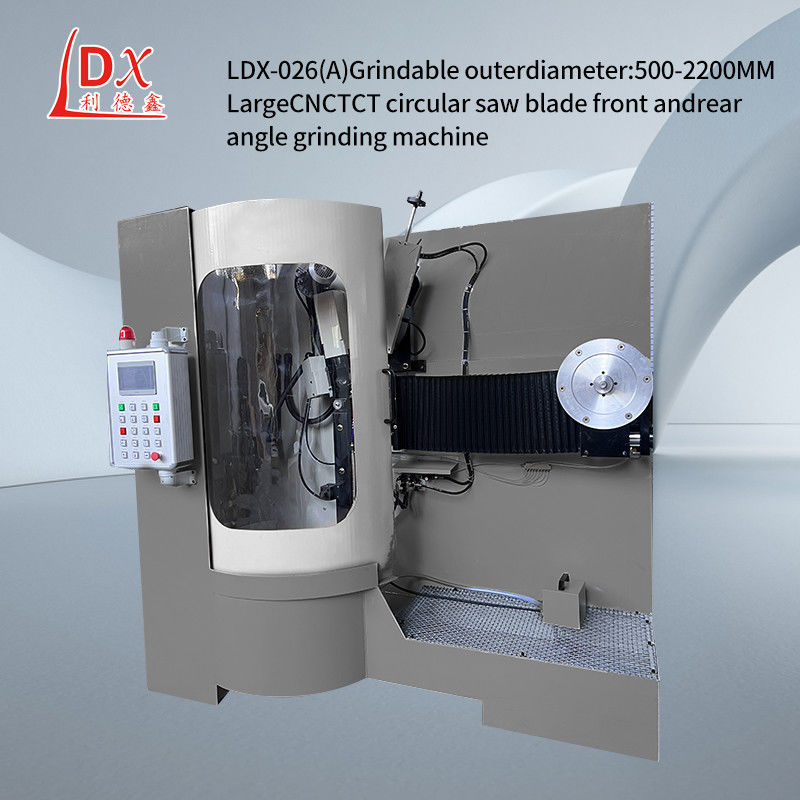

LDX-026A Lidexin Servo Máquina de afilado de cuchillas de aleación de aleación grande
Datos del producto:
| Lugar de origen: | Foshan, Guangdong, China |
| Nombre de la marca: | Lidexin |
| Certificación: | CU,ISO |
| Número de modelo: | Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad comp |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Western Union |
| Detalles de empaquetado: | Dimensiones mecánicas (longitud x anchura x altura): 1800X1400X1800mm |
| Tiempo de entrega: | 10-15 días laborables |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 100 piezas al mes |
|
Información detallada |
|||
| Tasa de caudal de la bomba de agua de refrigeración: | 501/min | Ángulo giratorio de la cabeza de molienda: | 90o y 180o |
|---|---|---|---|
| Velocidad lineal del molino: | 26m/s | ||
| Resaltar: | máquina de afilar hojas de sierra de aleación,Ldx-026a máquina de molienda de hojas de sierra,Máquina para afilar cuchillas de sierra ldx-026a |
||
Descripción de producto
LDX-026A Lidexin servo completo CNC gran aleación máquina de afilar hojas de sierra
¿Cuál es la diferencia entre la rectificación del ángulo delantero y la rectificación del ángulo trasero de la máquina de rectificación de engranajes:
1"Función de rectificación del ángulo frontal: sólo deberá introducir los parámetros de la rectificadora (diámetro y grosor) y el ángulo requerido después de la rectificación del ángulo interno,así como el número de dientes y el diámetro de la hoja de la sierra de la máquina de molienda.
2Ponga la hoja de sierra para arrancar el dispositivo, el controlador servo establecerá coordenadas de acuerdo con los datos que ingrese, y completar el mecanizado con precisión.
3Función de rectificación de ángulo trasero: datos de entrada tan sencillos como el método de entrada de parámetros de ángulo delantero. El dispositivo puede realizar la tarea que le des. Un diente también se puede desplazar en el rectificado de ángulo trasero,y la rueda de molienda está directamente ramificada hacia adelante y hacia atrásTambién es posible girar dos dientes en un solo ángulo para cambiar de función con un solo clic en la interfaz hombre-máquina.
| Parámetros técnicos: |
| Diámetro de la hoja de la sierra de procesamiento: ¢300- ¢1800 mm |
| Apertura de la hoja de la sierra: ¢ 10-220 mm |
| espesor de la hoja de sierra (placa de acero): 1-12 mm |
| La distancia entre los dientes: 7-120 mm |
| Ángulo de la superficie del diente: de 5 grados a +30 grados |
| Ángulo superior de la parte posterior del diente: 6-45 grados |
| Inclinación izquierda y derecha de los dientes: punta del diente/superficie del diente 45 grados |
| Rango de movimiento de las hojas de molienda: máximo 25 mm de dientes (regulables) por minuto |
| Velocidad de molienda: 0,5-6 mm/s |
| Velocidad de trabajo: máximo 20 dientes/minuto |
| El tamaño de la rueda de molienda (diámetro exterior x agujero): (¢ 125 mm x ¢ 32 mm X 1 mm) |
| Grillado de las capas negativas: -27 grados |
| Ángulo giratorio de la cabeza de molienda: 90o y 180o |
| Velocidad lineal del molino: 26 m/s |
| Tasa de caudal de la bomba de agua de refrigeración: 501/min |
| Volumen de la botella de refrigerante: 85 L |
| Potencia total: 2,2 kW |
| Válvula de tensión: 380 V trifásico |
| Peso mecánico: 1200 kg |
| Dimensiones mecánicas (longitud x anchura x altura): 1800X1400X1800mm |
| Características técnicas: |
| El diseño de esta máquina se refiere a las características de modelos nacionales y extranjeros similares, absorbe y analiza las ventajas del mismo tipo, y hace algunas mejoras funcionales.Este equipo está diseñado específicamente para la molienda de grandes hojas de sierra de aleación. |
| 1Preestablecer varios conjuntos de perfiles dentales para una operación multifuncional de un solo clic. |
| 2Los dientes planos de la escalera se pueden completar de una sola vez, con rectificación CNC y cualquier forma de diente, lo que puede aumentar la eficiencia en tres veces;Mejora de la operación de extracción de engranajes para mejorar la precisión y prolongar la vida útil. |
