500MM-2200MM Máquina de rectificación automática de cuchillas de carburo de gran tamaño LDX-026A
Datos del producto:
| Lugar de origen: | Foshan, Guangdong, China |
| Nombre de la marca: | Lidexin |
| Certificación: | CU,ISO |
| Número de modelo: | Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad comp |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Dimensiones mecánicas (longitud x anchura x altura): 1900X1400X2000mm |
| Tiempo de entrega: | 10-15 días laborables |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 100 piezas al mes |
|
Información detallada |
|||
| Rango de diámetro de la hoja de la sierra de procesamiento: | ¢ 500- ¢ 2200 mm | Ángulo superior de la parte posterior del diente: | 6-45 grados |
|---|---|---|---|
| Grillado de las capas negativas: | -27 grados | Potencia total: | 2.2 KW |
| Dimensiones mecánicas (longitud x anchura x altura): | Las mediciones de la longitud de la banda son las siguientes: | Peso mecánico: | 1200 KG |
| Resaltar: | máquina de rectificación automática ldx-026a,Máquina de rectificación automática de 500 mm a 2 200 mm,Cuchilla de sierra de 4 pulgadas de 500 mm-2200 mm para molinilla |
||
Descripción de producto

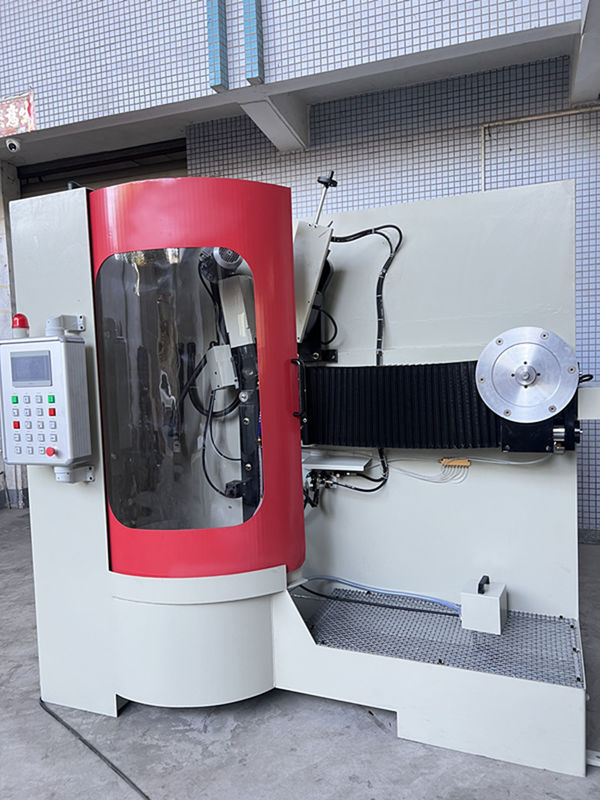

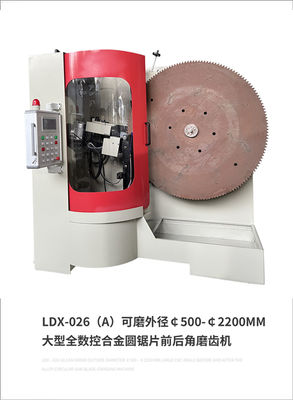

LDX-026A Diámetro de hoja de sierra 500MM-2200MM Gran hoja de sierra de carburo máquina de molienda automática
Aplicación del producto
1Esta máquina está diseñada para moler grandes hojas de sierra de aleación
2Alta automatización, operación sencilla y fácil de aprender
3"Es posible afilar el ángulo de la hoja de la sierra"
4Cualquier combinación de formas de dientes puede completarse de una sola vez.
Cuchillo de sierra de molienda:
1En primer lugar, la hoja de sierra debe fijarse en la máquina de rectificación de engranajes a través del dispositivo apropiado.Es necesario determinar el punto de inicio y el punto final de molienda de acuerdo con la inclinación de los dientes y la altura de los dientes de la hoja de sierra..
2"De acuerdo con la forma de los dientes de la hoja de sierra y el efecto de rectificación requerido, la posición, el ángulo y la profundidad de la piedra de rectificación deben ajustarse.Debe tenerse en cuenta que las diferentes hojas de sierra tienen diferentes requisitos de molienda, que deben ajustarse de acuerdo con la situación específica de la hoja de sierra al ajustar la máquina de rectificación de engranajes.
3"Antes de comenzar la molienda, es necesario encender la molienda y mantener una cierta velocidad y profundidad de molienda.es necesario mover la piedra de molienda de la máquina de molienda de engranajes a la posición correspondiente de acuerdo con el tono y la altura de los dientes de la hoja de la sierra. Después de moler una fila de dientes, la cuchilla de la sierra debe volverse y molerse de nuevo.no demasiado profundo ni demasiado poco profundo para dañar la hoja de la sierra.
| Parámetros técnicos: |
| Rango de diámetro de la hoja de la sierra de procesamiento: ¢500- ¢ 2200mm |
| Apertura de la hoja de la sierra: ¢ 10-220 mm |
| espesor de la hoja de sierra (placa de acero): 1-12 mm |
| La distancia entre los dientes: 7-120 mm |
| Ángulo de la superficie del diente: de 5 grados a +30 grados |
| Ángulo superior de la parte posterior del diente: 6-45 grados |
| Inclinación izquierda y derecha de los dientes: punta del diente/superficie del diente 45 grados |
| Rango de movimiento de las hojas de molienda: máximo 25 mm de dientes (regulables) por minuto |
| Velocidad de molienda: 0,5-6 mm/s |
| Velocidad de trabajo: máximo 20 dientes/minuto |
| El tamaño de la rueda de molienda (diámetro exterior x agujero): (¢ 125 mm x ¢ 32 mm X 1 mm) |
| Grillado de las capas negativas: -27 grados |
| Ángulo giratorio de la cabeza de molienda: 90o y 180o |
| Velocidad lineal del molino: 26 m/s |
| Tasa de caudal de la bomba de agua de refrigeración: 501/min |
| Volumen de la botella de refrigerante: 85 L |
| Potencia total: 2,2 kW |
| Válvula de tensión: 380 V trifásico |
| Peso mecánico: 1200 kg |
| Dimensiones mecánicas (longitud x anchura x altura): 1900X1400X2000mm |
| Características técnicas: |
| El diseño de esta máquina se refiere a las características de modelos nacionales y extranjeros similares, absorbe y analiza las ventajas del mismo tipo, y hace algunas mejoras funcionales.Este equipo está diseñado específicamente para la molienda de grandes hojas de sierra de aleación. |
| 1Preestablecer varios conjuntos de perfiles dentales para una operación multifuncional de un solo clic. |
| 2Los dientes planos de la escalera se pueden completar de una sola vez, con rectificación CNC y cualquier forma de diente, lo que puede aumentar la eficiencia en tres veces;Mejora de la operación de extracción de engranajes para mejorar la precisión y prolongar la vida útil. |
